Рамановский спектрометр ATR8000

Автоматический рамановский спектрометр с возможностью совмещения двух лазерных источников.



Рамановский спектрометр ATR8000 с полной автоматизацией и высокой пропускной способностью позволяет повысить производительность, снизить трудозатраты и обеспечить защиту здоровья персонала, проводящего испытания. Программное обеспечение ATR8000 использует двумерную платформу с высокоточной и полностью автоматической технологией сканирования. Прибор работает автоматически при исходном ручном внесением шага измерений. Далее происходит измерение, вычисление результата, вынесение решения, отображение и печать результатов и т.д. ATR8000 рассчитан на одновременное тестирование 100 (максимальное количество) образцов. Лоток для образцов можно менять и настраивать. Поддерживается подсветка рамановского зонда лазерным лучом сверху и снизу. В ATR8000 используется специализированная ОС Android с высоким уровнем безопасности. Прибор оснащен термопринтером, интерфейсом USB, WIFI и 4G, которые могут напрямую печатать или передавать данные. Рамановские исследования для одного образца обычно занимают 10 и более секунд. В некоторых экспериментах для получения более высокого отношения сигнал/шум проводится несколько измерений и общее время эксперимента увеличивается. Для сканирования образцов рамановским спектрометром с длиной волны 1064 нм требуется больше времени из-за слабой эффективности возбуждения, низкой скорости отклика и т.д. Таким образом, исследователи тратят много времени и сил на повторные лабораторные исследования. Если им необходимо измерить 100 образцов, это может занять несколько часов или даже целый день. ATR8000 сочетает в себе высокочувствительную рамановскую спектроскопию, прецизионное управление и интеллектуальные датчики, что позволяет решить проблему рутинной работы для исследователей.

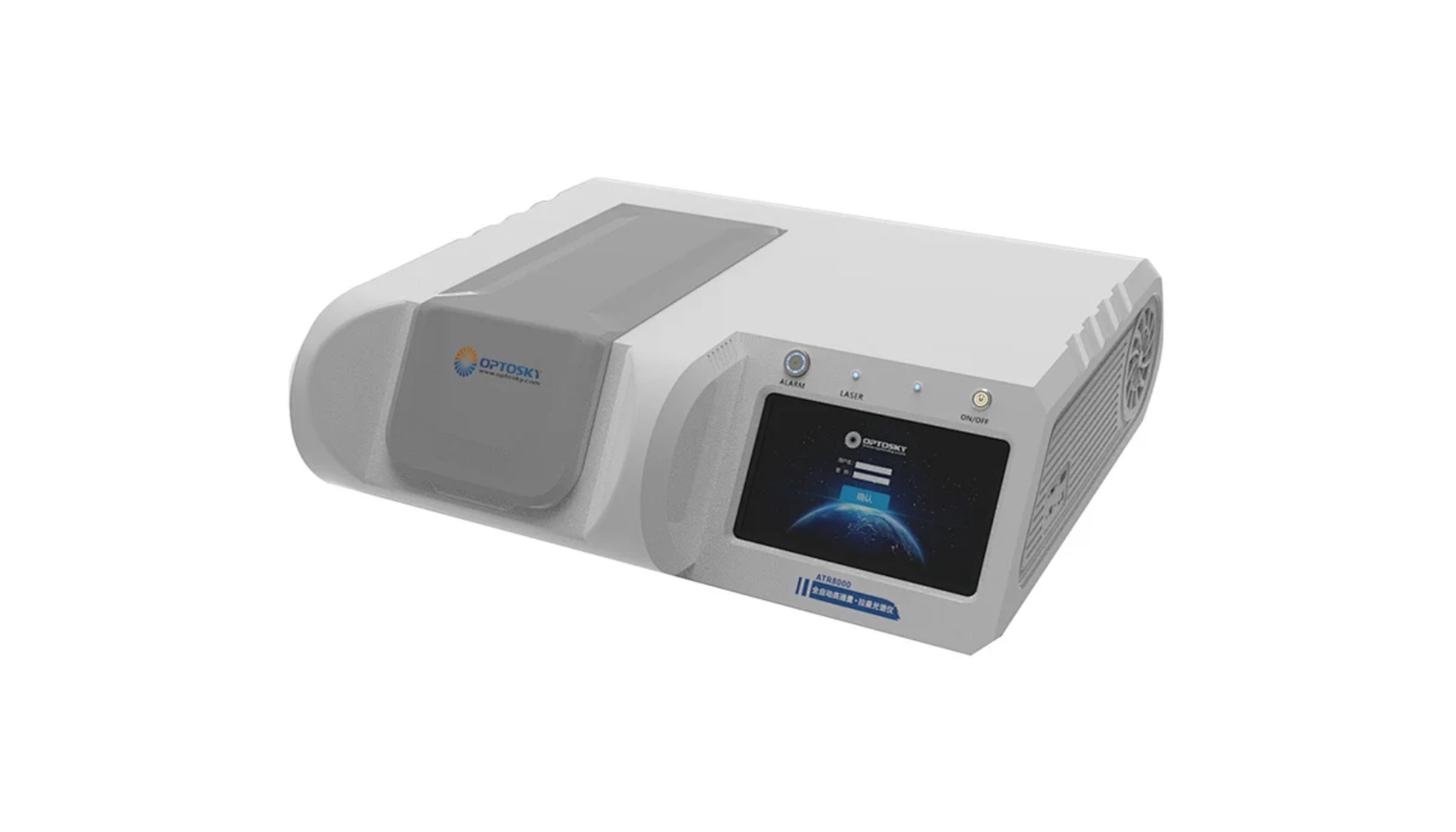

ATR8000 спектрометр
Камера для измерений рамановского спектрометра ATR8000  Держатель для образцов рамановского спектрометра ATR8000

ATR8000 может одновременно измерять до 100 образцов, а автоматическая световая индикация и звуковой сигнал предупреждают пользователя об окончании теста, что позволяет снизить трудозатраты.

Основные преимущества:

  • Одновременное тестирование до 100 образцов;
  • Автоматическая детектирование;
  • Высокая чувствительность;
  • Настраиваемая длина волны, нм: 532, 633, 785, 1064;
  • Двойная длина волны, нм: 785+1064, 532+1064, 532+633, 633+1064;
  • Распознавание штрих-кодов и QR-кодов, простота управления;
  • Высокая надежность;
  • Автоидентификация и автопропуск позиций без образца;
  • Интеллектуальное и интуитивно понятное программное обеспечение.

Применение:

  • Общие лабораторные, научно-исследовательские цели;
  • Наночастицы и создание новых материалов;
  • Биология;
  • Криминалистика;
  • Материаловедение;
  • Медицинский анализ, иммунология;
  • Сельское хозяйство и пищевая промышленность;
  • Анализ загрязнения воды;
  • Драгоценные камни и неорганические минералы;
  • Экология.

Модификации:

Название системы Длина волны возбуждения (нм) Мощность (мВт) Волновое число (см-1) Разрешение (см-1)
ATR8000-532 532 100 200-3700 5-7
ATR8000-633 633 50 200-3500 3-6
ATR8000-785 785 500 200-3500 3-8
ATR8000-830 830 500 200-2600 7-12
ATR8000-1064 1064 500 200-3500 3-8
ATR8000-785+1064 785 500 200-3500 3-8
1064 500 200-2600 7-12
ATR8000-532+633 532 100 200-3700 5-7
633 50 200-3500 3-6
ATR8000-532+1064 532 100 200-3700 5-7
1064 500 200-2600 7-12
ATR8000-532+785 532 100 200-3700 5-7
785 500 200-3500 3-8
ATR8000-633+1064 633 50 200-3500 3-6
1064 500 200-2600 7-12

Технические характеристики ATR8000-532:

  • Интерфейс: USB 2.0
  • Время интеграции: 1 мс – 120 с
  • Питание: AC 220V(+/-5%)
  • Рабочая температура, ℃: -10 – 40;
  • Рабочая влажность, %: < 95;
  • Размер (ДхШхВ, мм): 800х500х300;
  • Количество каналов: 100;
  • Вес, кг: 27;
  • Спектральная стабильность: σ/μ < 0.5% (в течении 8 часов);
  • Температурная стабильность: сдвиг ≤ 1 см-1 (10-40 ℃);
  • Спектральная интенсивность (изменение в диапазоне 5 – 40℃), %: <±5;
  • Отношение сигнал/шум (SNR): >1500:1;
  • Тип детектора: высокочувствительный ПЗС сенсор с охлаждением;
  • Температура охлаждения детектора, ℃: -10;
  • Спектральный диапазон детектора, нм: 200-1100;
  • Динамический диапазон: 50000:1;
  • Центральная длина волны, нм: 532 ± 0.5;
  • PWHM, нм: ≤ 0,1:
  • Максимальная мощность, мВт: ≥100;
  • Стабильность мощности: σ/μ <±0,5%;
  • Рабочее расстояние, мм: 6;
  • Оптическая плотность: >8;
  • Числовая апертура: 0,3;
  • Диаметр апертуры, мм: 7;
  • Операционная система: Android;
  • Интерфейс (доп.): Wi-Fi, 4G (опционально).

Технические характеристики ATR8000-633:

  • Интерфейс: USB 2.0;
  • Время интеграции: 1 мс — 64 с;
  • Питание: AC 220V(+/-5%);
  • Рабочая температура, ℃: -10 – 40;
  • Рабочая влажность, %: < 95;
  • Размер (ДхШхВ, мм): 800х500х300;
  • Количество каналов: 100;
  • Вес, кг: 26;
  • Спектральная стабильность: σ/μ < 0.5% (в течении 8 часов);
  • Температурная стабильность: сдвиг ≤ 1 см-1 (10-40 ℃);
  • Спектральная интенсивность (изменение в диапазоне 5 – 40℃), %: <±5;
  • Отношение сигнал/шум (SNR): >3000:1;
  • Тип детектора: высокочувствительный ПЗС сенсор с охлаждением;
  • Температура охлаждения детектора, ℃: -10;
  • Спектральный диапазон детектора, нм: 200-1100;
  • Динамический диапазон: 10000:1;
  • Центральная длина волны, нм: 633 ± 0.5;
  • PWHM, нм: ≤ 0,1;
  • Максимальная мощность, мВт: ≥ 100;
  • Стабильность мощности: σ/μ <±0,5%;
  • Рабочее расстояние, мм: 6;
  • Оптическая плотность: >8;
  • Числовая апертура: 0,3;
  • Диаметр апертуры, мм: 7;
  • Операционная система: Android;
  • Интерфейс (доп.): Wi-Fi, 4G (опционально).

Технические характеристики ATR8000-785:

  • Интерфейс: USB 2.0;
  • Время интеграции: 4 мс – 120 с;
  • Питание: AC 220V(+/-5%);
  • Рабочая температура, ℃: -10 – 40;
  • Рабочая влажность, %: < 95;
  • Размер (ДхШхВ, мм): 800х500х300;
  • Количество каналов: 100;
  • Вес, кг: 25;
  • Спектральная стабильность: σ/μ < 0.5% (в течении 8 часов);
  • Температурная стабильность: сдвиг ≤ 1 см-1 (10-40 ℃);
  • Спектральная интенсивность (изменение в диапазоне 5 – 40℃), %: <±5;
  • Отношение сигнал/шум (SNR): >3000:1;
  • Тип детектора: высокочувствительный ПЗС сенсор с охлаждением;
  • Температура охлаждения детектора, ℃: -10;
  • Спектральный диапазон детектора, нм: 200-1100;
  • Динамический диапазон: 50000:1;
  • Центральная длина волны, нм: 785 ± 0.5;
  • PWHM, нм: 0,08;
  • Максимальная мощность, мВт: ≥500;
  • Стабильность мощности: σ/μ <±0,2%;
  • Рабочее расстояние, мм: 6;
  • Оптическая плотность: >8;
  • Числовая апертура: 0,3;
  • Диаметр апертуры, мм: 7;
  • Операционная система: Android;
  • Интерфейс (доп.): Wi-Fi, 4G (опционально).

Технические характеристики ATR8000-830:

  • Интерфейс: USB 2.0;
  • Время интеграции: 4 мс – 120 с;
  • Питание: AC 220V(+/-5%);
  • Рабочая температура, ℃: -25 – 50;
  • Рабочая влажность, %: < 95;
  • Размер (ДхШхВ, мм): 800х500х300;
  • Количество каналов: 100;
  • Вес, кг: 25;
  • Спектральная стабильность: σ/μ < 0.5% (в течении 8 часов);
  • Температурная стабильность: сдвиг ≤ 1 см-1 (10-40 ℃);
  • Спектральная интенсивность (изменение в диапазоне 5 – 40℃), %: <±5;
  • Отношение сигнал/шум (SNR): >3000:1;
  • Тип детектора: высокочувствительный ПЗС сенсор с охлаждением и усиленным рамановским сигналом;
  • Температура охлаждения детектора, ℃: -10;
  • Спектральный диапазон детектора, нм: 200-1180;
  • Динамический диапазон: 30000:1;
  • Центральная длина волны, нм: 830 ± 0.5;
  • PWHM, нм: 0,1;
  • Максимальная мощность, мВт: ≥500;
  • Стабильность мощности: σ/μ <±0,2%;
  • Рабочее расстояние, мм: 6;
  • Оптическая плотность: >8;
  • Числовая апертура: 0,3;
  • Диаметр апертуры, мм: 7;
  • Операционная система: Android;
  • Интерфейс (доп.): Wi-Fi, 4G (опционально).

Технические характеристики ATR8000-1064:

  • Интерфейс: USB 2.0;
  • Время интеграции: 4 мс – 120 с;
  • Питание: AC 220V(+/-5%);
  • Рабочая температура, ℃: -10 – 40;
  • Рабочая влажность, %: < 95;
  • Размер (ДхШхВ, мм): 800х500х300;
  • Количество каналов: 100;
  • Вес, кг: 27;
  • Спектральная стабильность: σ/μ < 0.5% (в течении 8 часов);
  • Температурная стабильность: сдвиг ≤ 1 см-1 (10-40 ℃);
  • Спектральная интенсивность (изменение в диапазоне 5 – 40℃), %: <±5;
  • Отношение сигнал/шум (SNR): >3000:1;
  • Тип детектора: высокочувствительный InGaAs сенсор с разрешением 512 пикселей;
  • Температура охлаждения детектора, ℃: -20;
  • Спектральный диапазон детектора, нм: 900-1700;
  • Динамический диапазон: 80000:1;
  • Центральная длина волны, нм: 1064 ± 0.5;
  • PWHM, нм: 0,1;
  • Максимальная мощность, мВт: ≥500;
  • Стабильность мощности: σ/μ <±0,2%;
  • Рабочее расстояние, мм: 6;
  • Оптическая плотность: >8;
  • Числовая апертура: 0,3;
  • Диаметр апертуры, мм: 7;
  • Операционная система: Android;
  • Интерфейс (доп.): Wi-Fi, 4G (опционально).
