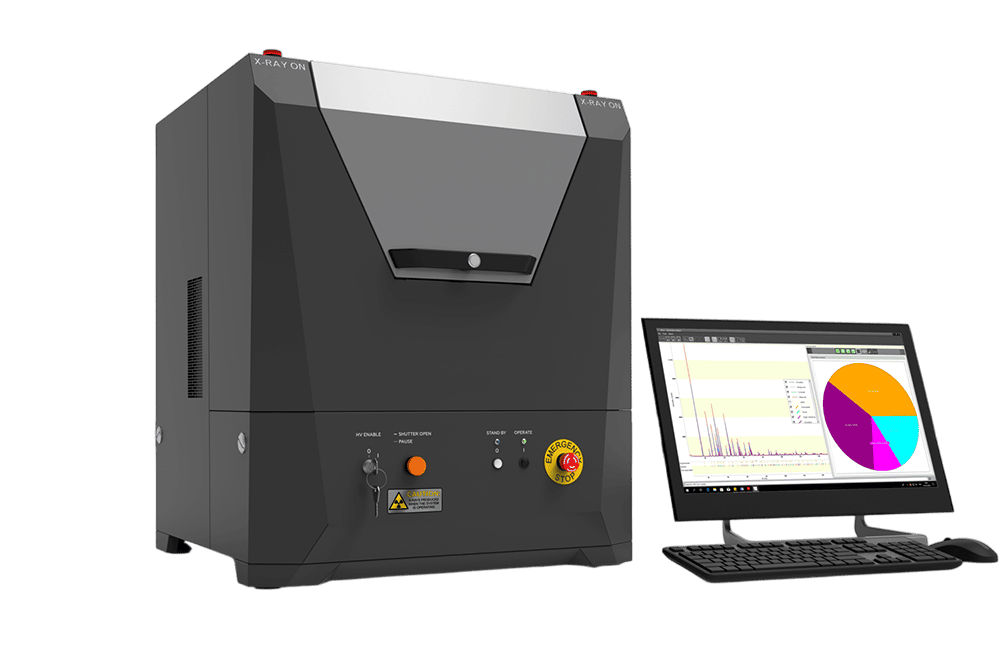

Порошковый дифрактометр Powdix Pro
Настольный рентгеновский порошковый дифрактометр с расширенными возможностями измерений.
Отличительной особенностью модели POWDIX PRO по сравнению другими настольными дифрактометрами является существенно расширенный функционал, который, помимо «традиционного» порошкового анализа позволяет проводить измерения дифракции при скользящем падении (GIXRD), рефлектометрии тонкопленочных структур (XRR) и остаточных напряжений по методу sin2ψ.
Настольные дифрактометры линейки POWDIX соответствуют самым высоким стандартам этого класса оборудования. Широкий выбор доступных аксессуаров, а также гибкое и функциональное программное обеспечение позволяют обеспечить высокую точность измерений и удобство работы.
Точность гониометра
Отклонение угловых положений измеренных дифракционных пиков от калиброванных значений эталона SRM 1976c не превышает
±0,01°
Угловое разрешение
Лучшее разрешение в классе аналогичных аппаратов. Ширина дифракционного пика на полувысоте для эталонного образца при радиусе гониометра 150 мм составляет 0,032°
Высокотемпературные исследования
- Нагрев от комнатной температуры до 600⁰С
- Атмосфера измерений: вакуум (10-1 мбар), воздух,
инертный газ (изб. давление до 1 бар)
- Материал держателя образцов: керамика, Ni
- Размер кюветы: 16х14 мм
Измерения тонкопленочных структур
Возможность точного выравнивания поверхности образца позволяет исследовать рефлектометрию тонкопленочных образцов, в т.ч. эпитаксиальных гетероструктур.
Дифрактометрия при скользящем падении (GIXRD)
Несвязанное движение плеч гониометра позволяет проводить измерения в несимметричных режимах сканирования, что дает возможность исследовать многослойные тонкопленочные структуры, разделяя вклад различных слоев посредством изменения угла скольжения.
Измерение остаточных напряжений
Результаты измерений остаточных напряжений в слое молибдена, осажденном на стеклянной подложке, по методу sin2ψ.
Программное обеспечение:
В программе управления и сбора данных Powdix Con имеются предустановленные сценарии экспериментов, что делает процесс измерения простым даже для неопытных пользователей. Поэтому дифрактометр может использоваться в рутинной практике для контроля качества материалов в различных отраслях. Для экспертов в рентгеновской дифрактометрии предусмотрено меню с большим количеством настраиваемых параметров и возможностью создавать собственные сценарии измерений. В программе Powdix Con имеются пошаговый и непрерывный режимы измерения, позволяющие добиваться точного позиционирования либо экспрессности, в зависимости от типа задач.
Программа управления и сбора данных позволяет производить:
- Автопрогрев ренгеновской трубки;
- Автоматическую юстировку;
- Автокалибровку;
- Самотестирование по эталонному образцу;
- Управление опциональными устройствами осуществляется с помощью удобного интерфейса программы;
- Данные сохраняются в текстовом формате, что позволяет легко экспортировать в другие программы для дальнейшей обработки данных.
Собственное ПО для обработки данных ALMAZ использует высокоэффективные аналитические методы для анализа данных и уточнения характеристик исследуемого образца. Проводится предобработка данных (виртуальный монохроматор, коррекция на фактор Лоренца и фактор поляризации, коррекция на поглощение, сглаживание, определение фоновой линии). Осуществляется поиск пиков, качественный фазовый анализ, количественный анализ методом корундовых чисел, количественный анализ методом внутреннего стандарта с использованием калибровочных коэффициентов, уточнение параметров решетки методами уточнения полного профиля (Ритвельда, Поли, Ле Бейла). По результатам анализа формируется отчет.
Области применения:
- Наука и образование- кристаллохимия, кристаллофизика, материаловедение;
- Цементная промышленность;
- Судебно-криминалистическая экспертиза;
- Фармацевтическая и косметическая индустрия;
- Геология и добыча полезных ископаемых;
- Химическая промышленность;
- Археология, геммология, пищевая промышленность и др.

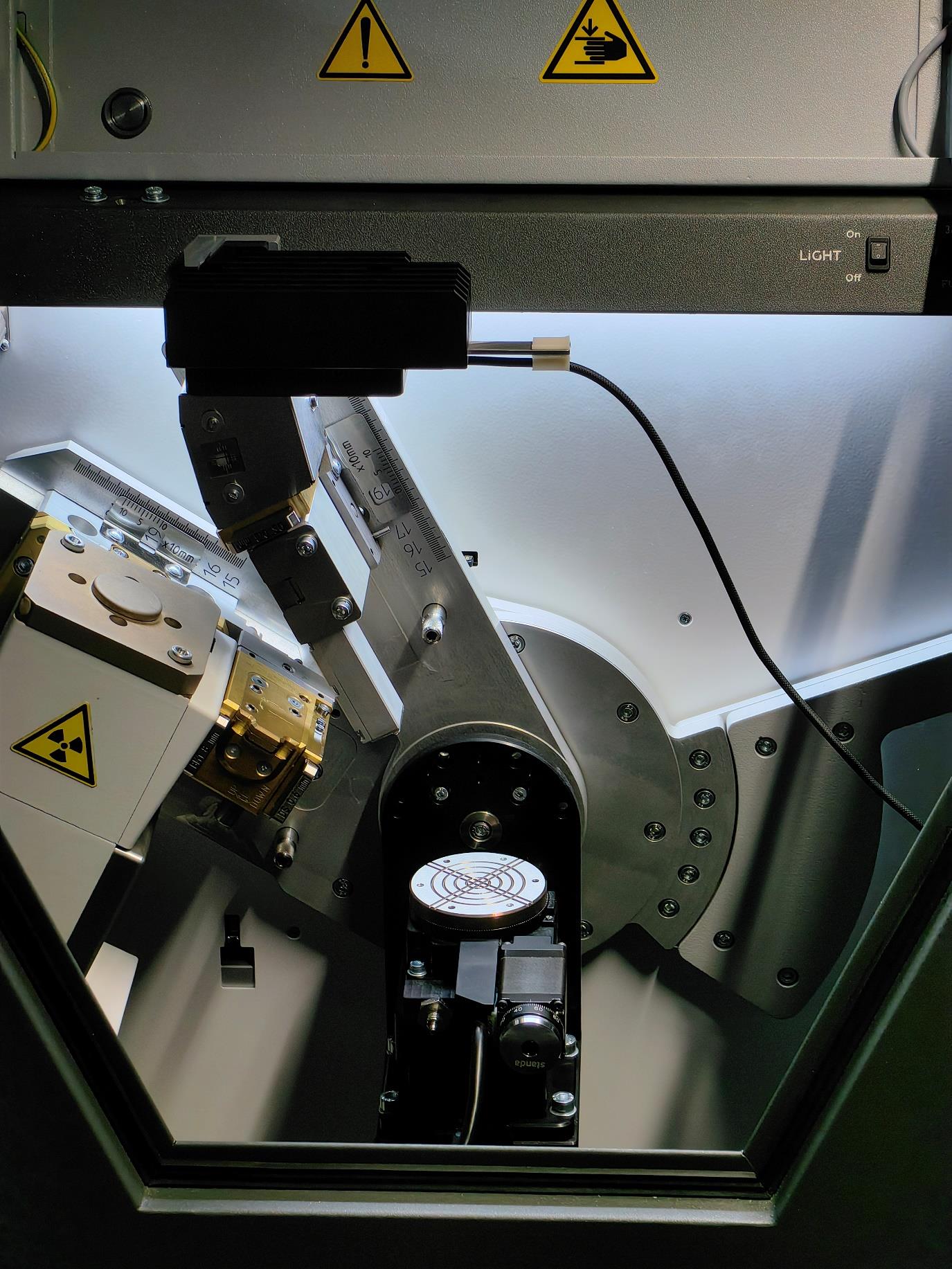

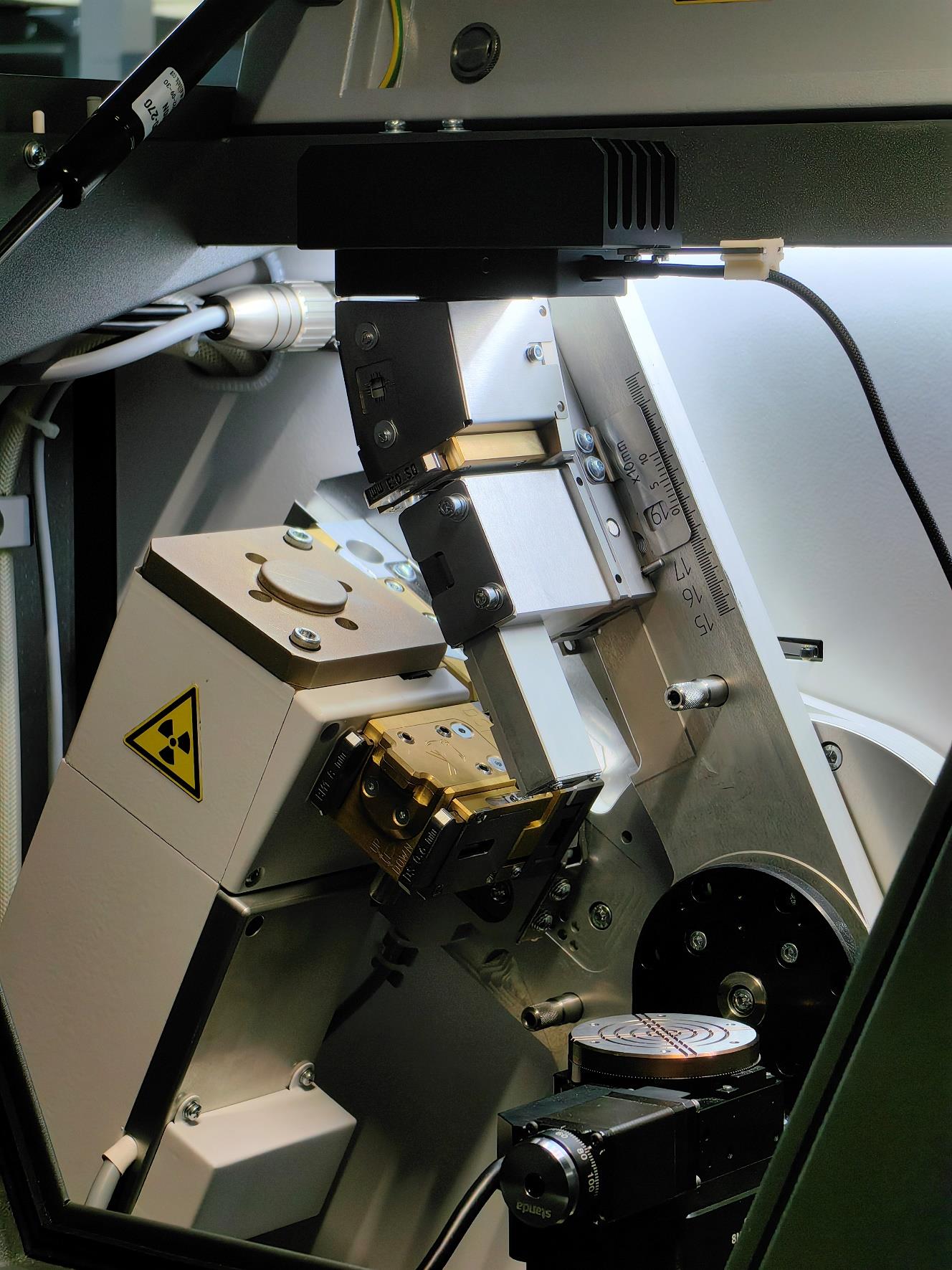

Одной из главных особенностей настольного рентгеновского дифрактометров POWDIX является использование оптической схемы съемки по методу Брегга-Брентано (Ѳ-Ѳ). Эта схема измерений позволяет достичь максимального отражения падающего рентгеновского излучения от кристаллической решетки образца благодаря точной настройке угла Брегга и фокусировке падающего пучка на образце. Наличие разнообразных оптических элементов для рентгеновского дифрактометров POWDIX не только расширяет возможности проведения экспериментов, но и повышает качество и достоверность получаемых результатов. Это делает исследования более эффективными и точными, что особенно важно в современной науке и многих отраслях промышленности.
Для максимального использования дифрактометра оптимальна схема использования оптических элементов:
1.Рентгеновская трубка (источник)
2. Блок оптики падающего пучка
3. Образец
4. Коллиматор-нож
5. Поглотитель прямого пучка
6. Блок оптики дифрагированного пука
7. Детектор
- Гониометр: θ-θ вертикальный, варьируемый радиус 150 — 210 мм
- Диапазон сканирования: -12˚ .. +160˚ (2θ),
-6˚ .. +125˚ (θист), -6˚.. +145˚ (θдет) - Точность позиционирования: ±0,01˚ (2θ)
- Минимальная полуширина пика: ≤0,03˚
- Мощность источника излучения: 40 кВ, 30 мА (1200 Вт) / 40 кВ, 15 мА (600 Вт)
- Система охлаждения: Водяное охлаждение, внутренний замкнутый контур
- Детектор: Быстродействующий многоканальный 2D (256 x 256), работающий в режиме счета фотонов, имеет функцию отсечения флюоресцентного фона от образца
- Режимы сканирования: 0D и 1D
- Минимальный шаг: 0,0003˚ (2θ)
- Скорость позиционирования: 0,01-600˚/мин
- Аксессуары:
— Высокотемпературная приставка (до 600°С)
— Автоматический сменщик образцов на 8 позиций
— Держатель образца с вращением
— Моторизованный коллиматор-нож
— Графитовый монохроматор
— Зеркало Гебеля и др.
