Программный пакет PicoQuant SymPhoTime 64

Программный пакет SymPhoTime 64 представляет собой интегрированное решение для сбора и анализа данных с использованием конфокальных микроскопов PicoQuant с разрешением по времени MicroTime 200, MicroTime 100, комплектов для модернизации LSM или электроники TCSPC.



Fluorescence Lifetime Imaging and Correlation Software

  • Мощное 64-битное программное обеспечение для сбора и анализа данных TTTR;
  • Точечный, 2D и 3D сбор данных с предварительным просмотром гистограмм FLIM, FCS, временных трасс или TCSPC;
  • FLIM, fast FLIM, FLIM-FRET;
  • FCS, FCCS, FLCS, PIE-FCS, корреляция совпадений, общая корреляция;
  • FRET, PIE-FRET;
  • Анализ времени жизни флуоресценции, анализ "burst" одной молекулы;
  • Анизотропия;
  • Улучшенная обработка времени жизни TCSPC;
  • Язык программирования "STUPSLANG".

Программное обеспечение для флуоресцентной визуализации и корреляции времени жизни SymPhoTime 64 может использоваться во всех приложениях, основанных на сборе конфокальных данных с разрешением по времени, таких как:

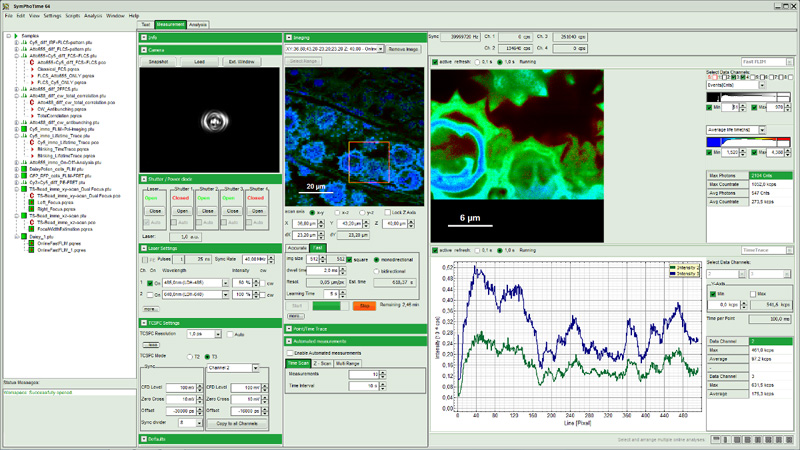

Получение данных

Поддержка модуля TCSPC:

  • HydraHarp 400, PicoHarp 300, TimeHarp 260, MultiHarp 150;
  • TimeHarp 200 (Только импорт данных).

Поддерживаемые конфигурации:

  • MicroTime 200 с 100 x 100 (x 100) мкм или 10×7.5 см пьезо сканер или FLIMbee galvo сканер;
  • MicroTime 100 Laser Scanning Microscopes (LSM) от Nikon, Olympus или Zeiss;
  • Обособленный модуль TCSPC;
  • Дистанционное управление через интерфейс TCP / IP (программная связь с элементами ZEN и NIS).

Маршрутизация: от 1 до 8 детекторов

Режимы измерения: Single point, multi-point, 2D imaging (XY, XZ, YZ), 3D imaging (XYZ), time lapse (XYT), oscilloscope mode для выравнивания

Предварительный просмотр измерений:

  • FLIM, FCS, FLCS и FCCS, Time Trace, TCSPC гистограммы;
  • Параллельный расчет и отображение до 4 различных предварительных просмотров.

Автоматизированные измерения: Stacks, Time Stacks,  Image Stitching, Multi-Point Measurements

Аппаратное управление:

  • PDL 828 «Sepia II» laser driver;
  • E-710, E-725, E-727 и контроллер сканера широкого диапазона;
  • Shutter of MicroTime 200;
  • Широкоугольная флуоресцентная камера IDS uEye USB3 в MicroTime 200.

Анализ данных

Основные характеристики:

  • Time gating;
  • Binning;
  • TCSPC Binning;
  • TCSPC Fitting (Multi–Exponential Decay (от 1 до 5 экспоненциал), Least–Squares Fitting, MLE Fitting, IRF;
  • Reconvolution, Tailfit, Bootstrap анализ ошибок);
  • Глобальный анализ кривой фиттинга TCSPC;

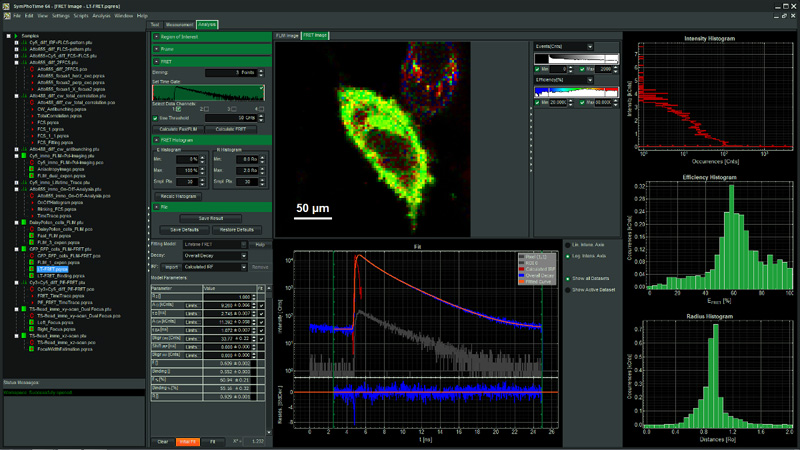

  • GUI темы.

Обработка изображений:

  • FLIM, FLIM-FRET, Intensity FRET, Anisotropy Imaging, (Time-Gated) Fluorescence Intensity Imaging;
  • Сравнение шаблонов, быстрое сопоставление шаблонов;
  • Регулируемая цветовая гамма;
  • Зона интереса (ROI);
  • Экспорт бина для векторного анализа (с помощью стороннего программного обеспечения Globals, разработанного Laboratory for Fluorescence Dynamics).

Корреляция:

  • FCS, FCCS, FLCS, PIE–FCS;
  • STED-FCS, STED-FLCS;
  • FCS Fitting (Models: Diffusion Constants, Triplet state, Conformational, Protonation, Gaussian PSF, User-defined models via scripting, Bootstrap error analysis);
  • Глобальный анализ;
  • Калибровка FCS;

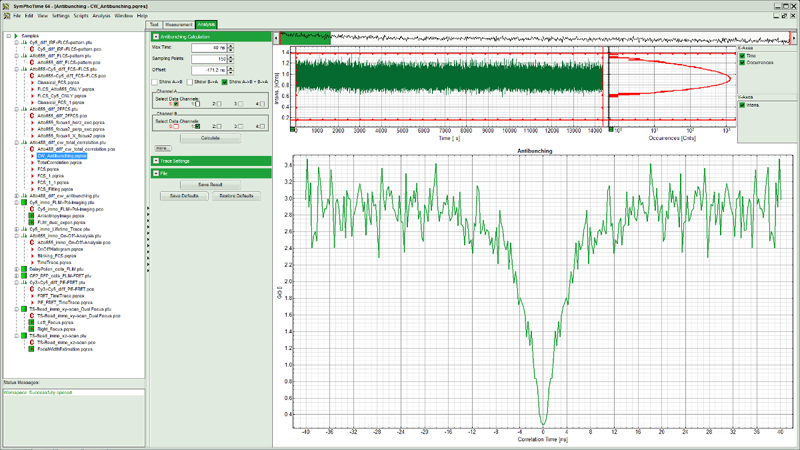

  • Antibunching/Coincidence correlation, Total correlation.

FRET:

  • PIE (Pulsed Interleaved Excitation);
  • Bleedthrough Correction;
  • FLIM-FRET.

STED: STED, gatedSTED, STED-FLIM, Pulsed Interleaved STED and Confocal, Resolution estimation

Fluorescence Intensity Traces: Blinking (On/Off Histogramming), Count Rate Histogram (PCH), Burst Size Histogram, Intensity–Gated TCSPC, Fluorescence Lifetime Traces, Lifetime Histogram, BIFL (Burst Integrated Analysis)

Steady–State Anisotropy: Включает объективные поправочные коэффициенты

Экспорт данных форматов: BMP, ASCII, TIFF, BIN

Пользовательские сценарии (STUPSLANG):

  • Определяемые пользователем процедуры анализа, Fitting Functions, Multi–Parameter Filtering;
  • Control of external hardware via suited interface.

Требуемый процессор ПК: с SSE2 и EMT64 или AMD64 расширение; рекомендуемые: quad–core или лучше

Тактовая частота процессора: 2.2 GHz (или лучше) quad-core CPU

RAM: минимум 4 GB (рекомендуется 16/32 ГБ)

Операционная систему: Windows 10 x64

Дисковое пространство: >= 100 MB (за исключением хранилища данных)

Дисплей: Full HD Display

Модуль защиты (HASP): USB
