Счетчик фотонов PicoHarp 300
Удобный в подключении и использовании счетчик фотонов (TCSPC) high-end класса.
PicoHarp 300
Обособленный модуль TCSPC с USB интерфейсом
- Два идентичных синхронизированных, но независимых входных канала;
- Максимальное количество временных слотов гистограмм - 65536, минимальное время накопления шага - 4 пс;
- Скорость счета до 10 млн ед/сек;
- Регулируемых входной отклик для канала синхронизации с разрешением 4 пс;
- Диапазон измерений гистограмм от 260 нс до 33 мкс (в зависимости от разрешения);
- Многоканальная возможность маршрутизации;
- Внешняя синхронизация в процессе съемки (время жизни флуоресценции).
Счетчик фотонов PicoHarp 300 поддерживает следующие режимы:
- Integration mode;

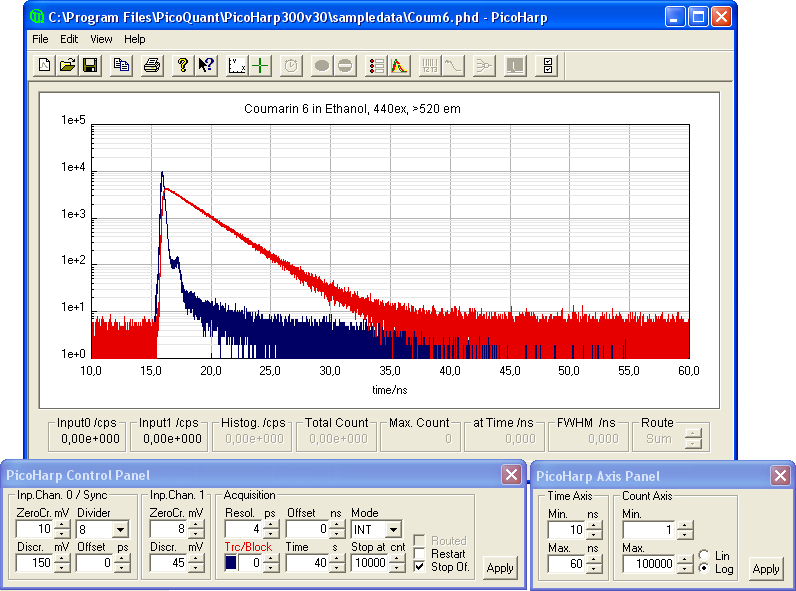

- Oscilloscope mode;
- Time-Resolved Emission Spectra (TRES);

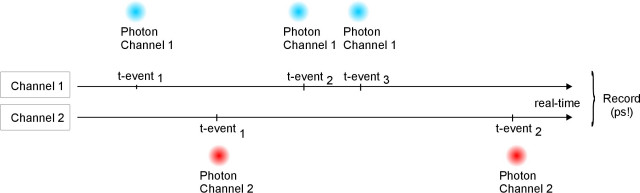

- Time-Tagged Time-Resolved (TTTR) mode;
- On-line («real-time») correlator для FCS.
PicoHarp 300 может быть использована в различных методах, которые требуют мультиканальную систему коррелированного по времени счета единичных фотонов (TCSPC) и/или систему фиксации времени с независимыми каналами, таких как:
- Флуоресценция с временным разрешением (Time-Resolved Fluorescence);
- Визуализация времени жизни флуоресценции (Fluorescence Lifetime Imaging, FLIM);
- Визуализация времени жизни фосфоресценции (Phosphorescence Lifetime Imaging, PLIM);
- Флуоресцентная корреляционная спектроскопия (Fluorescence Correlation Spectroscopy, FCS);
- Корреляционная спектроскопия времени жизни флуоресценции (Fluorescence Lifetime Correlation Spectroscopy, FLCS);
- Фёрстеровский перенос энергии (Foerster Resonance Energy Transfer (FRET);
- Микроскопия на эффекте вынужденного подавления флуоресценции (Stimulated Emission Depletion Microscopy, STED);
- Анизотропия флуоресценции (Fluorescence Anisotropy, Polarization);
- Одномолекулярная спектроскопия (Single Molecule Spectroscopy / Detection);
- Измерение синглетного кислорода (Singlet Oxygen);
- Время разрешенная фотолюминесценция (Time-Resolved Photoluminescence, TRPL).
| Измерительные каналы | |
|---|---|
| Разрешающая способность | Дискриминатор с постоянным порогом (CFD) в обоих каналах, приспосабливаемое программное обеспечение |
| Входное напряжение | от 0 до -800 мВ, оптимальный режим: от -200 мВ до -400 мВ |
| Точка срабатывания | задний фронт |
| Длительность пускового импульса | от 0.5 нс до 30 нс |
| Время необходимое для подъема/падения триггера импульса | максимум 2 нс |
| Time to Digital Converter (TDC) | |
| Минимальное время накопления шага | 4 пс |
| Временное разрешение | до < 12 пс (ср.квадрт.) |
| Регулируемый диапазон задержки для синхронизирующего канала | ± 100 нс, разрешение 4 пс |
| Полный диапазон измерений в режиме «histogram mode» | от 260 нс до 33 мкс (в зависимости от выбранного разрешения: 4, 8, 16, …, 512 пс) |
| Полный диапазон измерений в режиме «time-tagged mode» | infinite |
| Максимальная скорость счета | 10×106 ед/сек |
| Максимальная скорость синхронизации | 84 MHz |
| Мертвое время | до < 95 нс |
| Дифференциальная нелинейность | до < 5 % пика, до < 1 % ср.квадр. |
| Гистограммы | |
| Единицы | 16 bit |
| Максимальное количество временных слотов | 65536 |
| Время захвата | от 1 мс до 100 часов |
| TTTR Процессор | |
| Разрешение в режиме T2 | 4 пс |
| Разрешение в режиме T3 | от 4, 8, 16, …, 512 пс |
| FiFo buffer depth (records) | 262144 |
| Пропускная способность | typ. 5×106 ед/сек |
| Управление | |
| Интерфейс ПК | USB 2.0 high speed |
| Требования ПК | min. 1 GHz CPU clock, 512 MB memory |
| Операционная система | WindowsTM 7 / 8 (8.1) / 10 |
| Потребляемая мощность | 25 W at 100 to 240 VAC |
- Identifying and mitigating charge instabilities in shallow diamond nitrogen-vacancy centers;
Bluvstein D., Zhang Z., Bleszynski Jayich A.C. Mesoscale and Nanoscale Physics (2018). - A single-photon source based on a lateral n-i-p junction driven by a surface acoustic wave;
Hsiao T. Dissertation University of Cambridge (2018). - Optical properties of two dimensional semiconductors;
McCormick E. Dissertation Ohio State University (2018). - Specific binding and internalization: an investigation of fluorescent aptamer-gold nanoclusters and cells with fluorescence lifetime imaging microscopy;
Mutas M., Strelow C., Kipp T., Mews A. Nanocalse, accepted manuscript (2018). - Characterization of carrier decay mechanisms and quantum yield in colloidal upconverting nanostructures;
Lennon K. Dissertation University of Delaware (2018). - DNA local flexibility dependent assembly of phase separated liquid droplets;
Shakya A., King J.T. Biophysical Journal (2018). - Magnetic brightening and control of dark excitons in monolayer WSe2;
Zhang X.-X., Cao T., Lu Z., Lin Y.-C., Zhang F., Wang Y., Li Z., Hone J.C., Robinson J.A., Smirnov D., Louie S.G., Heinz T.F. Nature Nanotechnology, Vol.012, p.883.888 (2017). - Ionic liquid induced surface trap-state passivation for efficient perovskite hybrid solar cells;
Huang X., Guo H., Wang K., Liu X. Organic Electronics, Vol.041, p.42-48 (2017). - Metal-functionalized covalent organic frameworks as precursors of supercapacitive porous N-doped graphene;
Romero J., Rodriguez-San-Miguel D., Ribera A., Mas-Ballesté R., Otero T.F., Manet I., Licio F., Abellán G., Zamora F., Coronado E. Journal of Materials Chemistry A, Vol.005, p.4343-4351 (2017). - Nanoparticle discrimination based on wavelength and lifetime-multiplexed cathodoluminescence microscopy;
Garming M.W.H., Weppelman I.G.C., de Boer P., Martínez F.P., Schirhagl R., Hoogenboom J.P., Moerland R.J. Nanoscale, Vol.009, p.12727-12734 (2017).
