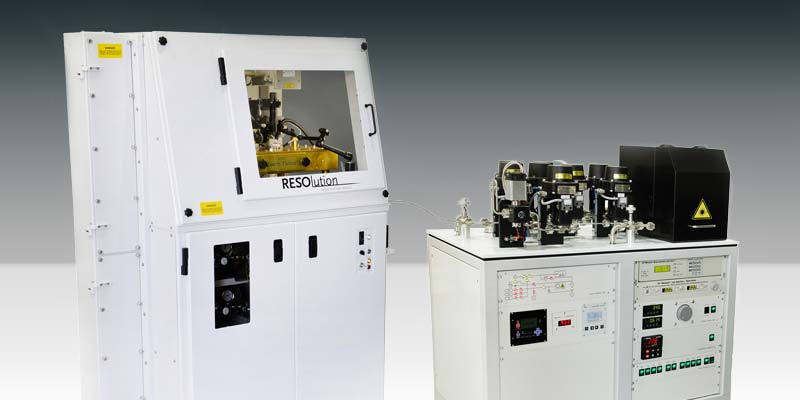

Система для лазерной абляционной гелиевой термохронологии Applied Spectra RESOchron

Комплексная система для лазерной абляционной гелиевой термохронологии.



Для удовлетворения потребностей партнеров из университетов и промышленности был разработан прибор RESOchron для проведения тройного датирования U-Th-Pb-He и определения характеристик микроэлементов. Этот инструмент отвечает потребностям в фундаментальных исследованиях наук о Земле, таких как тектоника и геоморфология, а также для промышленного применения в анализе нефтяных бассейнов и разведке полезных ископаемых.

Лазерная абляционная гелиевая термохронология измеряет точно определенный, бездефектный объем кристалла с известной площадью поверхности, тем самым преодолевая две неопределенности в традиционном методе измерения объемных кристаллов. Данные собираются быстро и анализ не требует существенных затрат благодаря компактному прибору, основанном на технологиях RESOlution Laser Ablation (LA-ICPMS) и Alphachron ™ зарекомендовавшего себя за время многолетнего опыта исследований.

Система гелиевого анализа:

  • Высоковакуумная система, состоящая из сухого обратного насоса, сухого гибридного турбонагнетателя с контроллером и ионного насоса с контроллером;
  • Квадрупольный масс-спектрометр; диапазон значений массы: 1-100 а.е.м.; детектор: цилиндр Фарадея и ВЭУ (вторичный электронный умножитель; предел обнаружения (ВЭУ): 1e-14 гПа (7,5e-15 торр); чувствительность Ar (ВЭУ): 200 А / гПа (265 A / торр);
  • Высоковакуумная линия из нержавеющей стали с автоматическими и ручными клапанами;
  • Автоматизированная площадка (X-Y) для лазерного воздействия с автоматической визуализацией;
  • Диодный лазер 915 нм, система линз, блок питания и защитный экран;
  • Лазерная камера на 25 образцов с сапфировым окном;
  • 3 x 3,3-литровых резервуара из нержавеющей стали жидким 3He, аналитическим стандартом 4He и эталонным стандартом 4He;
  • Встроенная компьютерная система управления.

Система лазерной абляции:

  • Эксимерный лазер с длиной волны 193 нм;
  • Двухэлементная ячейка для образца постоянного объема с минимальным смещением XY 150 мм x 100 мм;
  • Сверхвысоковакуумная ячейка, совместимая с ячейкой для абляционных проб;
  • Энергия импульса на выходном окне резонатора лазера при частоте 10 Гц >10 мДж;
  • Энергетическая стабильность от импульса к импульсу <2 RSD;
  • Плотность потока при частоте 10 Гц:> 20 Дж / см2;
  • Частота > 100 Гц;
  • Минимальный диапазон размеров пятна 2-100 мкм (квадраты и круги);
  • Объектив с большим рабочим расстоянием;
  • Однородное распределение энергии для плоскодонных кратеров абляции;
  • Погрешность позиционирования XY менее 1 мкм;
  • Быстрое время провала (99% в течение менее чем 1 секунды);
  • Возможность анализа образцов любой формы;
  • Интегрированная, управляемая программным обеспечением подача гелия и азота;
  • Полностью автоматизированные возможности анализа.
