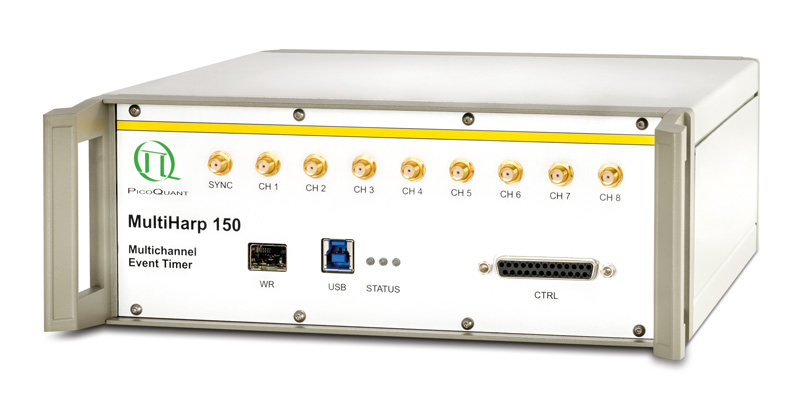

Счетчик MultiHarp 150
MultiHarp 150 — это компактная, надежная и с высокой степенью точности система коррелированного по времени счета единичных фотонов (TCSPC) high-end класса и многоканальный с высокой пропускной способностью счетчик событий.
High-Throughput Multichannel Event Timer & TCSPC Unit
- 4, 8, или 16 независимых входных каналов;
- Основной канал синхронизации (скорость синхронизации до 1.2 GHz);
- Непрерывная скорость обработки данных (80 MHz в режиме "time tagging mode", 180 MHz в режиме "histogramming mode");
- Рекордное мертвое время (650 пс) на канал;
- Фактическое отсутствие мертвого времени во всех каналах;
- White Rabbit - полностью детерминированная, основанная на протоколе Ethernet сеть выбора времени, которая обеспечивает наносекундную точность и синхронизацию устройств на больших расстояниях.
MultiHarp 150 может быть использована в различных методах, которые требуют мультиканальную систему коррелированного по времени счета единичных фотонов (TCSPC) и/или систему фиксации времени с независимыми каналами, таких как:
- Флуоресценция с временным разрешением (Time-Resolved Fluorescence);
- Визуализация времени жизни флуоресценции (Fluorescence Lifetime Imaging, FLIM);
- Визуализация времени жизни фосфоресценции (Phosphorescence Lifetime Imaging, PLIM);
- Флуоресцентная корреляционная спектроскопия (Fluorescence Correlation Spectroscopy, FCS);
- Корреляционная спектроскопия времени жизни флуоресценции (Fluorescence Lifetime Correlation Spectroscopy, FLCS);
- Фёрстеровский перенос энергии (Foerster Resonance Energy Transfer (FRET);
- Микроскопия на эффекте вынужденного подавления флуоресценции (Stimulated Emission Depletion Microscopy, STED);
- Анизотропия флуоресценции (Fluorescence Anisotropy, Polarization);
- Одномолекулярная спектроскопия (Single Molecule Spectroscopy / Detection);
- Измерение синглетного кислорода (Singlet Oxygen);
- Время разрешенная фотолюминесценция (Time-Resolved Photoluminescence, TRPL);
- Временная спектроскопия аннигиляции позитронов (Positron Annihilation Lifetime Spectroscopy, PALS).

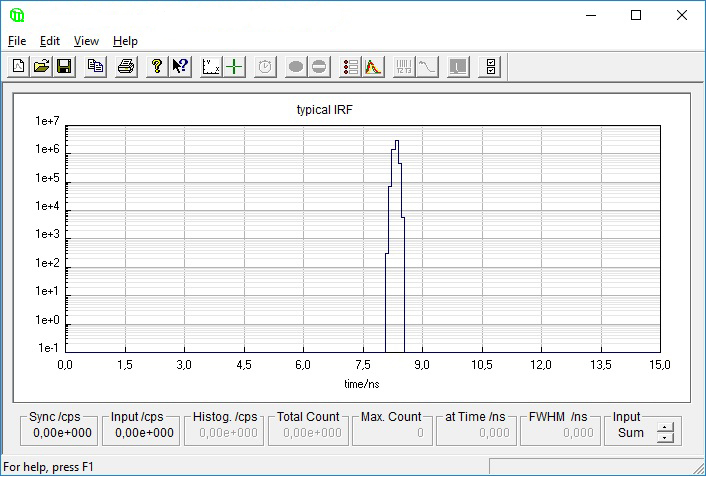

| Входные каналы и синхронизация | |
|---|---|
| Разрешающая способность | постоянный уровень триггера на все входные каналы, приспосабливаемое программное обеспечение |
| Ряд каналов детектора (в добавление к синхронизации) | 4 (MultiHarp 150 4N), 8 (MultiHarp 150 8N), or 16 (MultiHarp 150 16N) |
| Диапазон входного напряжения (пик пульса в 50 Ом) | от -1200 мВ до 1200 мВ |
| Максимальных диапазон входного напряжения (пик напряжения) | ±2500 мВ |
| Фронт триггера | задний или передний фронт, приспосабливаемое программное обеспечение |
| Длительность пускового импульса | |
| Время необходимое для подъема/падения триггера импульса | ≤ 20 нс |
| Time to Digital Converters | |
| Минимальное время накопления шага | 80 пс |
| Временное разрешение | до < 85 пс (ср.квадр.) |
| Мертвое время | до < 650 пс |
| Максимальная скорость синхронизации (периодическая последовательность импульсов) | 1.2 GHz |
| Регулируемое программируемое время офсета для каждого входного канала | ±100 нс, разрешение 80 пс |
| Дифференциальная нелинейность | < 15 % пика, < 1.5 % ср.квадр. (в полном диапазоне пика) |
| Гистограммы | |
| Единицы | 32 bit (4,294,967,296 counts) |
| Максимальное количество временных слотов | 65,536 |
| Полноценная шкала временного диапазона | от 5.24 мкс до 21,99 с (в зависимости от выбранного разрешения: 80, 160, 320, …, 335,544,320 пс) |
| Время захвата | от 1 мс до 100 часов |
| Норма количества пиков на каждый канал | 1.5 × 109 ед/сек для режима «burst durations» до 130 нс |
| Общее продолжительное количество пиков, сумма во всех внутренних каналах | 180 × 106 ед/сек |
| TTTR Процессор | |

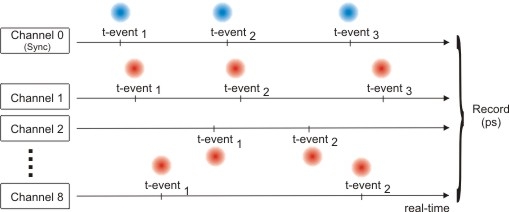

| Разрешение в режиме T2 | 80 пс |

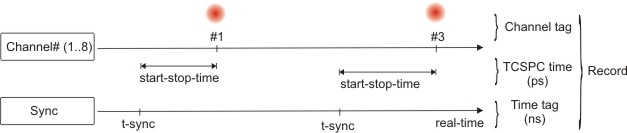

| Разрешение в режиме T3 | 80 пс, 160 пс, 320 пс, …, 335,544,320 пс |
| FiFo buffer depth (records) | 134,217,728 events |
| Время захвата | от 1 мс до 100 часов |
| Норма количества пиков на внутренний канал | 1.5 × 109 ед/сек для режима «burst durations» до 130 пс |
| Продолжительное количество пиков на внутренний канал | 78 × 106 ед/сек |
| Общее продолжительное количество пиков, сумма во всех внутренних каналах | 80 × 106 ед/сек |
| Выход триггера | |
| Период | программируемый, от 0.1 мкс до 1.678 с (от 0.596 Hz до 10 MHz) |
| Длительность импульса | 10 нс typ. |
| Базовая линия | 0 В typ. |
| Активный уровень (пик импульса) | -0.7 В typ. |
| Внешние линейные входы | |
| Количество | 4 |
| Тип входа | LVTTL, < 50 нс время подъема/падения, > 50 нс при HIGH или LOW (max 5В для 1 мкс) |
| Управление | |
| Интерфейс ПК | USB 3.0 |
| Требования ПК | Dual Core CPU or better, min. 2 GHz CPU clock, min. 4 GB memory |
| Операционная система | Windows 8/10 |
| Потребляемая мощность | < 50 W |
