Травление ионным пучком структур InP/ InGaAsP для зеркал с низкими потерями

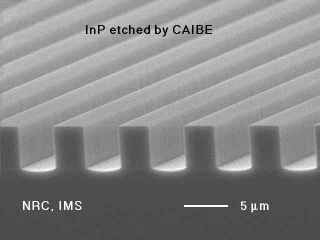

На рисунке структура со следующими характеристиками:
- Глубина травления 5 мкм (максимум 15 мкм);
- Селективность к маске SiO2 до 30:1;
- Аспектное соотношение до 10:1.
Демультиплексор длин волн, одно- и многомодовые поворотные зеркала с малыми потерями (0.3 дБ на зеркало).
Травление поворотного зеркала в InP путем химически ассистированного ионно-лучевого травления (CAIBE).
Доктор Ламонтан (Институт микроструктур - Оттава) использует Ionfab 300 для химически ассистированного ионно-лучевого травления полупроводников III-V групп. Его Ionfab оборудован ВЧ источником и нейтрализатором Plasma Bridge Neutraliser (PBN).
